Sprzęganie i rozprzęganie zespołu pojazdów: samochód ciężarowy marki MAN 12.240 i przyczepa ciężarowa marki KONAR JD2 na egzaminie praktycznym na prawo jazdy kat. C+E. (Zdj. nr 1)

Czynności osoby zdającej:

Sprzęganie. (Katalog zdjęć dotyczących sprzęgania ... ).

1. Pojazd samochodowy ustawić przed przyczepą. (Zdj. nr 2)
2. Sprawdź, czy przyczepa jest zabezpieczona przed samoczynnym przemieszczaniem się. Jeżeli nie, to dokonaj tego poprzez podłożenie pod koła tylnej osi klinów zabezpieczających. Koło podporowe przyczepy ustaw wzdłuż przyczepy. (Zdj. nr 3 - 5)
3. Otworzyć dolny zaczep (sprzęgu) przyczepy w samochodzie, poprzez podniesienie głównego sworznia do góry. (Zdj. nr 6, 7)
4. Cofnąć samochód w kierunku przyczepy w sposób umożliwiający dokonanie sprzęgnięcia (można zatrzymać się i sprawdzić czy dyszel przyczepy jest ukierunkowany centralnie na zaczep i czy jego wysokość jest odpowiednio ustawiona do wysokości sprzęgu przyczepy w samochodzie). (Zdj. nr 8 - 11)
5. Dokonać połączenia zaczepu przyczepy z zaczepem samochodu:
   1. wprowadzić zaczep samochodu w zaczep przyczepy, (Zdj. nr 12, 13)
   2. po zetknięciu wysiąść z samochodu i sprawdzić czy nastąpiło prawidłowe sprzęgnięcie (w przypadku, gdy sprzęgnięcie nie nastąpiło, podjechać do przodu i ponowić próbę), (Zdj. nr 14)
   3. sprawdzić czy kołek kontrolny (zabezpieczenie) nie wystaje z tulei prowadzącej, (Zdj. nr 15)
   4. unieruchomić silnik i dokonać dalszych czynności związanych ze sprzęganiem. (Zdj. nr 16, 17)
6. Podłączyć przewody elektryczne i hamulcowy. (Zdj. nr 18 - 24)
7. Podnieść koło podporowe dyszla i zabezpieczyć. (Kręcić korbą w prawo do momentu, aż koło podporowe oderwie się od podłoża. Podnieś koło do góry i zawieś na haku. Dokręć korbą w przeciwnym kierunku do oporu, co spowoduje rozciągnięcie zabezpieczenia. W czasie kręcenia korbą w przeciwnym kierunku, koło podporowe podniesie się do góry. Tak należy zabezpieczyć podporę przed rozpoczęciem wykonywania dalszych zadań egzaminacyjnych). (Zdj. nr 25 - 27)
8. Wyjąć spod kół przyczepy kliny zabezpieczające. (Zdj. nr . 28)
9. Jeżeli kołek kontrolny (zabezpieczenie) wystaje z tulei prowadzącej wsiąść ponownie do samochodu, uruchomić silnik i ruszyć zestawem około 1 metr do przodu i 1 metr do tyłu. Zgodnie z instrukcją obsługi samochodu Star Man 12.240 - sprząg przyczepy z dyszlem stałym (osią centralną) - typ złącza RINGFEDER.
10. Unieruchomić silnik, zaciągnąć hamulec awaryjny, wysiąść z samochodu i ponownie sprawdzić czy kołek kontrolny wszedł w tuleję. (Zdj. nr 29 - 32)
11. Potwierdzić zakończenie sprzęgania. (Zdj. nr 33)
12. Sprawdzić światła zewnętrzne przyczepy (w tym celu można włączyć jednocześnie kilka świateł, a przy sprawdzaniu światła STOPU poprosić o pomoc egzaminatora). (Zdj. nr 34 - 36)

UWAGA: Czas realizacji tego zadania nie może być dłuższy niż 15 min.
Dopuszcza się sprawdzenie świateł zewnętrznych pojazdu ciągnącego po wykonaniu sprzęgania.

• zap_01
• zap_02
• zap_03
• zap_04
• zap_05
• zap_06
• zap_07
• zap_08
• zap_09
• zap_10
• zap_11
• zap_12
• zap_13
• zap_14
• zap_15
• zap_16
• zap_17
• zap_18
• zap_19
• zap_20
• zap_21
• zap_22
• zap_23
• zap_24
• zap_25
• zap_26
• zap_27
• zap_28
• zap_29
• zap_30
• zap_31
• zap_32
• zap_33
• zap_34
• zap_35
• zap_36

Rozprzęganie. (Katalog zdjęć dotyczących rozprzęgania ... ).

1. Pozycja początkowa: samochód sprzęgnięty z przyczepą. (Zdj. nr 1)
2. Zabezpieczyć samochód przed samoczynnym przemieszczaniem się poprzez zaciągnięcie hamulca awaryjnego i unieruchomienie silnika samochodu. (Zdj. nr 2, 3)
3. Zabezpieczyć przyczepę przed samoczynnym przemieszczaniem się poprzez podłożenie klinów pod tylną oś przyczepy. (Zdj. nr 4, 5)

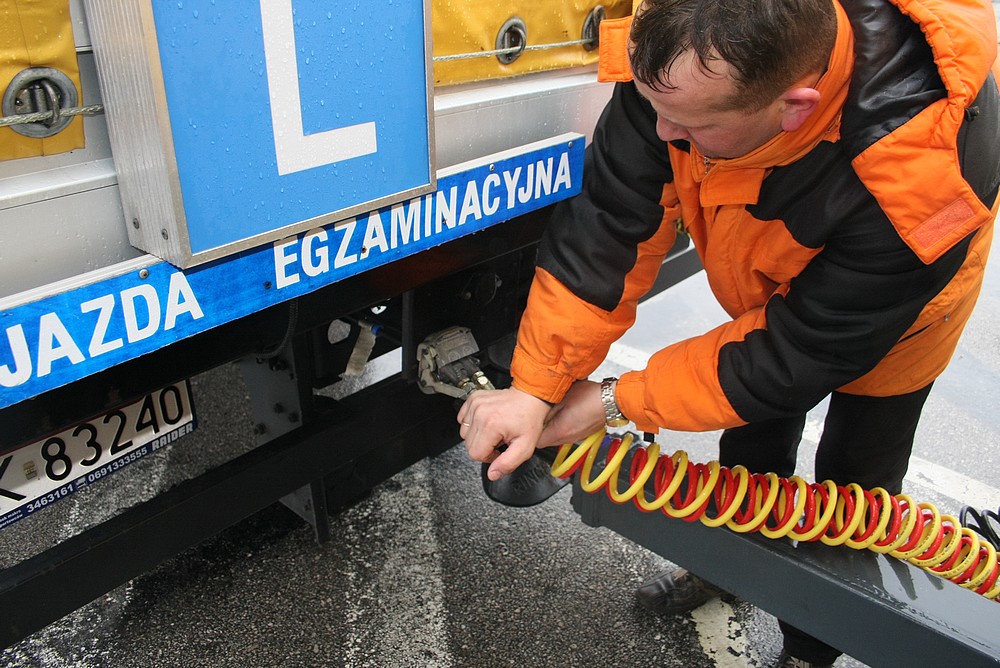

4. Odłączyć przewody elektryczne i hamulcowe (zabezpieczyć ich przed zabrudzeniem - włożyć do uchwytów). (Zdj. nr 6 - 9)
5. Wysunąć podporę z kółkiem przyczepy i podeprzeć przyczepę na podporze (koło podpory wzdłuż przyczepy). (Zdj. nr 10 - 12)
6. Otworzyć zaczep samochodu - obrócić dźwignię ręczną zaczepu samochodu do pozycji pionowej tak, aby sworzeń zaczepu był w górnym położeniu. (Zdj. nr 13, 14)
7. Rozłączyć pojazd z przyczepą (odjechać pojazdem). (Zdj. nr 15)
8. Ustawić pojazd obok przyczepy. (Zdj. nr 16)

UWAGA: Czas do realizacji tego zadania nie może być dłuższy niż 10 minut.

Osoba egzaminowana podczas dokonywania sprzęgania i rozprzęgania nie musi zapinać pasów bezpieczeństwa.

• roz_01
• roz_02
• roz_03
• roz_04
• roz_05
• roz_06
• roz_07
• roz_08
• roz_09
• roz_10
• roz_11
• roz_12
• roz_13
• roz_14
• roz_15
• roz_16
